 首页>>产品展示>>压力仪表系列>>电接点压力表
产品展示

电接点压力表

电接点压力表
 点击放大
产品型号:
HDYX系列
产品报价:
询价
产品特点:
压力表具有抗介质脉动和冲击载荷,耐环境振动等优异特性,适用测量对铜和铜合金无腐蚀性的气体,液体或蒸 汽等压力。
  HDYX系列电接点压力表的详细资料:

  压力表具有抗介质脉动和冲击载荷,耐环境振动等优异特性,适用测量对铜和铜合金无腐蚀性的气体,液体或蒸 汽等压力。仪表设上、下限二位开关型接点装置,在压力达到设定值时发出信号或通断控制电路,供作业系统自动控制或发讯用。其抗振结构可有效抑制指针的抖动、冲击,保护接点,使仪表指示清晰,电信号切换可靠,工作稳定。
  广泛应用于机械、化工、石油、冶金、电力等工业生产过程。

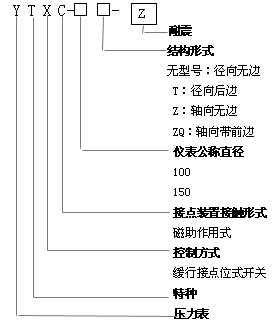

型号规格
技术参数:

型号
结构形式
轴向带前边
径向无边
径向带前边
测量范围
MPa
-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4
0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60
精确度%
± 1.6
接点电参数
工作电压
380VAC;220VDC
最大工作电流
1A
持续电流
0.6A
最大功率
(无感负载)
20VA
连接器
X14K4P
防水接线盒
X14K4P
防水接线盒
X14K4P

使用工作温度:-25℃~55℃
工作压力上限:不大于仪表上限的2/3
工作环境振动频率不大于25Hz,振幅不大于0.5mm
仪表执行标准:Q/320211 DGH05-2004

外形尺寸:

  点击查看大图片

点击查看大图片

型号 外形尺寸mm
D D1 D2 D3 A B C E d d0 M
YTXC-100-Z 100 120 96 / 44 38 / 12.5 / / 20×1.5
YTXC-100ZQ-Z 100 130 96 / 42 33 34 8.5 118 5.6
YTXC-100TQ-Z 100 125 96 102 44 38 / 9.5 118 5.6
YTXC-150-Z 150 164 136 / 50 44 / 16 / /
YTXC-150ZQ-Z 150 177 136 / 50 43 55 14 165 5.6
YTXC-150TQ-Z 150 177 136 144 50 44 / 18 165 5.6

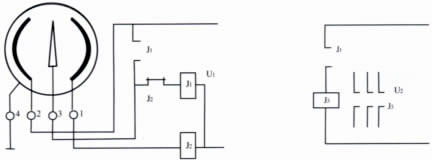

接线示意图
点击查看大图片

使用与订货须知:
仪表工作环境应无腐蚀性气体。
订货请说明名称、型号及测量范围。
低电压大电流时宜配用本公司生产的YXC型保护继电器。
