一、产品概述
分体超声波液位计包含多项专利技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。
分体超声波液位计可通过4~20mA或RS485(Modbus协议或其他定制协议)连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。
二、技术参数
|
结 构
|
分体型
|
型 号
|
HD-53F
|
|
分 辨 率
|
1mm
|
量 程
|
0~15米（根据是测量程选定）
|
|
模拟输出
|
4～20mA
|
测量精度
|
0.3%(标准条件下)
|
|
供 电
|
DC24V/AC220V，防雷装置内置
|
显 示
|
自带LCD显示两个液位和液位差值
|
|
防护等级
|
IP65
|
环境温度
|
-20～+60℃；
|
|
压 力
|
四个大气压以下
|
盲 区
|
0.25~0.6m
|
三、仪表安装尺寸

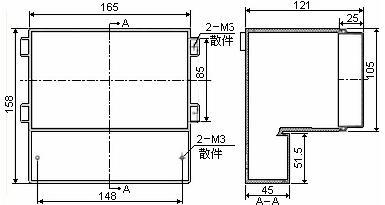

3.1仪表外形尺寸

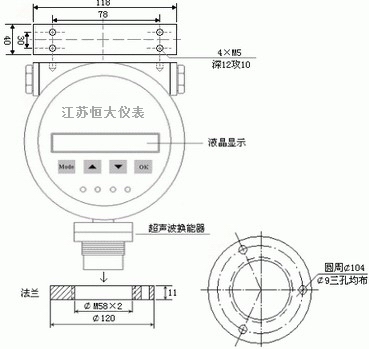

3.2 探头外形尺寸（探头尺寸会根据量程的不同而有所改变，若有不同会预先告知）
四、仪表特点
1.电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表。
2.专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。
3.我公司拥有的声波智能专利技术，使仪表的精度大大提高，液位精度达到0.3％，能够抗各种干扰波。
4.本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。
5.仪表的所有输入、输出线均具有防雷、防短路的保护功能。
五、产品配置
1.只要有电脑就可以把现场物位计的数据显示出来，不需要PLC。
2.可以设定上限和下限报警值，在电脑上报警。
3.可以储存测量到的数据，以后来查询。
4.选配功能：现场测量数据通过短信通知相关人员。
5.选配功能：通过任何可以上网的电脑，上网查看现场数据。
6.选配功能：在手机上可以查看现场测量数据。
六、选型需要知道的参数
1.被测量的介质类型(液体还是固体，具体名称：清水、污水、泥浆、汽油、柴油、甲苯、二氧化硫等)如果是液体：液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物；如果是固体：是否有粉尘。
2.介质的最低～最高温度，最低～最大压力。
3.介质的腐蚀性，如果是放在罐子内的，需要知道罐子的材质，有没有防腐的衬里。
4.是否需要防爆,防腐.
5.测量范围是几米，要求盲区是多少。
6.工作环境：例如敞口的池子、有盖板的池子、卧罐、立罐、球罐，罐子是否同大气压等
7.工作电压：24VDC还是220VAC
8.输出信号：4～20mA电流 485通信输出 继电器输出
9.设备形式：分体式
七.测量原理
八.为顺应现代自动化控制的要求，本公司特研制开发了物位计监控软件（属客户选配功能，费用另计）
