 首页>>产品展示>>流量计系列>>超声波流量计
产品展示

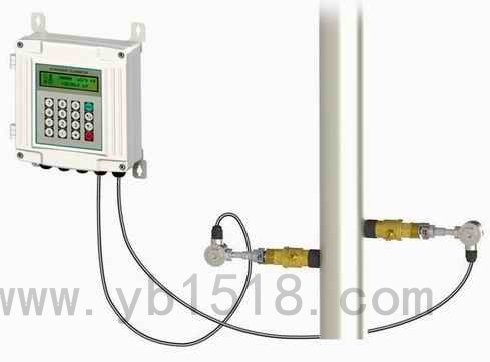

插入式超声流量计

插入式超声流量计
 点击放大
产品型号:
HD-CR
产品报价:
询价
产品特点:
超声波流量计以速度差法为原理,测量圆管内液体流量。本系列仪表采用了数字发射、数字接收、数字分析、数字输出等先进的微功耗数字化设计技术,仪表计量准确、运行可靠、更适于工业现场的需求。产品生产标准为CJ/T3063-1997,检定规程为JJG198-1994。
  HD-CR插入式超声流量计的详细资料:

本公司专业生产HD-CR系列超声波流量计目前有现货,欢迎来电咨询!
HD-CR系列(包括300系列、500系列、600系列、800系列)超声波流量计以速度差法为原理,测量圆管内液体流量。本系列仪表采用了数字发射、数字接收、数字分析、数字输出等先进的微功耗数字化设计技术,仪表计量准确、运行可靠、更适于工业现场的需求。产品生产标准为CJ/T3063-1997,检定规程为JJG198-1994。
CR系列超声波流量计独具五大技术特色。
① 陶瓷传感器、金属合金粘接剂。强度高、耐磨损、耐腐蚀、不易结垢。特别适合于高温、高腐性液体的测量。使用金属粘接剂,粘接更加牢固,使用温度可达160℃,特别适于声传感器,使传感器的工程实用性大大提高。
② 微功耗、数字化设计。整机采用微功耗硬件及软件设计,对超声波信号进行数字发射、数字接收和数字分析,达到了全面的数字化设计,整机功耗小于0.3W。电池供电型整机功耗只有0.2mW。
③ 卓越的计量和管理功能。在软件设计上采用先进的分析和计算技术,保证准确的计量功能。另外设计了先进的管理功能,该系列仪表能在任何时间查阅前十年任何时候的仪表运行数据。
④ 灵活的维护性能。采用换向自适应技术,使该系列仪表能够自动消除测量过程的零点误差,并能够在维修过程中任意更换转换器和传感器,不影响测量准确度。
⑤ 汉字化技术。仪表的数据输入和测量过程显示全部汉字化,使操作者不使用说明书即可操作。
我公司现有多种类型超声流量计供用户选择。
● 插入式超声波流量计:可不停产安装和维护。采用陶瓷传感器,使用我公司专用钻孔装置进行不停产安装。一般为单声道测量,为了提高测量准确度,可选择三声道。
● 管段式超声波流量计:需切开管路安装,但以后的维护可不停产。可选择单声道或三声道传感器。
● 外夹式超声波流量计:能够完成固定和移动测量。采用专用耦合剂(室温固化的硅橡胶或高温长链聚合油脂)安装,安装时不损坏管路。
● 便携式超声波流量计:便携使用,内置可充电锂电池,适合移动测量,配接磁性传感器。
● 手持式超声波流量计:体积小,重量轻,内置可充电锂电池,手持使用,配接磁性传感器。
● 防爆型超声波流量计:用于爆炸性环境液体流量测量,为防爆兼本安型。即转换器为防爆型,传感器为本质安全型。
● 流量测量系统:由多台超声流量计和系统主站组成.适于多条管路的集中测量。
● 超声波热量计:用于供热系统的热量测量。
● 电池供电型超声流量计:采用一节锂电池供电的一体式超声流量计。适于无市电供应的测量场合,一节电池可使用十年,具有多种测量功能。
HD-MQ系列
超声波明渠流量计,用于液体明渠流量测量,测量传感器可采用超声速度传感器、帕氏槽、P-B槽、三角堰、矩形堰和全宽堰,并采用超声液位测量。该系统明渠流量计测量准确、可靠。采用超声速度传感器时,可测量大型渠道或涵洞的液体流量。
● 堰槽式明渠流量计:可使用帕氏槽、P-B槽、三角堰、矩形堰、全宽堰进行明渠流量测量,液位传感器采用超声传感器。
● 超声式明渠流量计:采用超声传感器测量流速及液位。测量准确度高,适于大型渠道和涵洞的流量测量。根据测量准确度要求,超声速度测量可选择单声道、双声道和三声
道。
转换器
2

壁挂式转换器



盘装式转换器



一体式转换器
防爆型转换器
传感器

插入式传感器

管段式传感器

外夹式传感器

pci

● 转换器分为三种型式:壁挂式转换器 盘装式转换器 一体式转换器

● 转换器外观结构

2




壁挂式转换器
重量:1.2kg



盘装式转换器
重量:0.8kg



一体式转换器

防爆型转换器
重量:4kg
转换器外形尺寸和安装方法
2
壁挂式转换器


盘装式转换器

一体式转换器


防爆型转换器

● 转换器接线端子

● 传感器分为三种型式:插入式传感器 管段式传感器 外夹式传感器

● 传感器外观结构



插入式传感器
重量:0.7kg/支

单声道管段式传感器
重量:见数据表

三声道管段式传感器
重量:见数据表

外夹式传感器
重量:0.2kg/支

● 传感器的外形尺寸和安装方式


插入式传感器外形尺寸和安装方式

外夹式传感器外形尺寸和安装方式

适用管径DN80-2000mm

适用管径DN20-65mm


管段式传感器外形尺寸和安装方式
管段式传感器数据表
内径(mm)

重量(kg)

安装长度L(mm)

法兰尺寸(mm)

D
D0
N x A
单声道
20
7.8
280
110
79.5
4 x 16
25
8.2
280
110
79.5
4 x 16
32
9.5
280
120
89.0
4 x 16
40
10.1
280
120
89.0
4 x 16
50
12.2
280
150
120.5
4 x 20
65
14.5
280
180
139.5
4 x 20
80
17.5
280
190
152.5
4 x 20
100
19.2
280
230
190.5
4 x 20

单声道

三声道

125
19.6
290
255
216
8 x 22
150
25.1
310
280
251.5
8 x 22
200
40.8
340
345
298.5
8 x 22
250
61.0
370
405
362.0
12 x 26
300
89.2
410
485
432.0
12 x 26
350
97.2
440
535
476.0
12 x 30
400
102.3
480
600
540.0
16 x 30
450
113.5
510
635
578.0
16 x 33
500
147.8
550
700
635.0
20 x 33
600
211.5
620
815
749.5
20 x 36
700
331
690
915
850
24 x 36
800
489
750
1046
970
24 x 40
1000
810
890
1288
1200
28 x 44
1200
1280
1030
1522
1434
32 x 44
1400
1805
1160
1778
1670
32 x 48
1600
2301
1290
1982
1874
36 x 48
1800
3205
1430
2236
2114
36 x 52
2000
4089
1560
2446
2324
40 x 52

  ①满足直管段长度要求(直管段长度,是指测量点距阻力件的距离)。直管段要求一般为前10倍管径,后5倍管径。当流速低于3m/s时,直管段要求可为前5倍管径,后3倍管径。
②直管段部分表面平滑、较新、圆度较好。
③首选液体向上(或斜向上)流动的竖直管路,其次是水平管路,尽量避开液体向下(或斜向下)流动的管路,防止液体不满管。测量点不要选在管路走向的最高点,防止管路内因有气泡聚集而造成测量不正常。

④水平管路测量点应选在自水平线±45°范围以内,避开管路顶部气泡。

⑤安装空间要满足下图所示要求

⑥电缆的敷设

 传感器与转换器之间连接电缆的敷设要安全、可靠。
地下敷设时,电缆必须穿金属管,防止电缆被轧断或老鼠咬断。
电缆外径7毫米,每对传感器2根电缆,金属管内径要大于25毫米。
架空敷设线杆跨距超过20米时,必须做加强线,防止风力过大时将电缆扯断。
与其它电缆敷设同一电缆沟时,需穿金属管,以提高抗干扰性能。


管段式超声流量计
管径范围(mm)

DN80~4000

DN20~2000
DN20~4000

流速范围(%)

0.01~12
准确度(%)
单声道
三声道
单声道
三声道
1.5
1.0
0.5
1.0(校正0.5)
0.5
测量液体
水、河水、海水、石油、化学液体等均质液体
管道材质
金属(如碳钢、铸铁、不锈钢、铝等)非金属材料(如PVC,有机玻璃等)
管衬材质

玻璃钢、砂浆、橡胶等

信号输出
1.4-20mA:阻抗小于800Ω,光电隔离,准确度0.1%。
2.累计脉冲输出:光电隔离,无源开路输出,传输距离小于500m。
3.RS-485:光电隔离,波特率可选择,传输距离大于1.6km。
4.打印机:RS-232串口模式。打印机为选配件。
键盘
4 x 4 汉字键盘或 1 x 4 英文键盘
显示器
2 x 10 汉字显示或 2 x 16英文显示
测量功能
显示瞬时流量、瞬时流速、正累计流量、净累计流量、累计运行时间、瞬时供热量、累计共热量、供回水温度。
数据存贮
可储存前720小时,前365天,前36个月和前十年的测量数据,包括瞬时流量、累计流量、断电时间等。
环境温度
转换器:-10~45 ℃(特定环境请说明)
传感器:-30~+60 ℃(常温型)
-30~+160 ℃(高温型)
传感器材质
不锈钢和陶瓷
不锈钢和普通碳钢
常温型为尼龙
高温型为合金铝
传感器承压能力
管内部分压力小于2.5MPa
DN20~700mm小于2MPa
DN800~2000mm小于1MPa
与管内压力无关建议不浸水工作
传感器防护等级
IP68
转换器防护等级
壁挂式转换器:IP65 盘装式转换器:IP52 一体式转换器:IP67
防爆等级
 [Exib]IIBT6
传感器电缆长度
小于400m
小于400m
小于300m
传感器电缆型号
SEYV-75-2(直径7mm)
工作电源
AC220V ± 10% ,DC12~36V , 功率0.5W
转换器外形尺寸
 壁挂式:213 x 185 x 107mm 盘装式:16 x 80 x 250mm
一体式:185 x 140 x 100mm

传感器外形尺寸

220x20(杆部)x50(连接部)mm
见管段传感器数据表
60x40x35mm
转换器重量
 壁挂式:1.2kg 盘装式:0.8kg 一体式:1.4kg
传感器重量
 0.7kg/支
见管段传感器数据表
0.2kg/支
热量测量功能

测量供热、热损耗、入口温度、出口温度。

技术选型以前,请仔细阅读“技术参数”一节。

● 传感器选型编码

例如:选型插入式单声道传感器,液体常温,电缆长度15m,管外径325mm,壁厚10mm,管道材 质为钢,非防爆。选型编码为:CR-1-A-15-325-10-S-A-1
