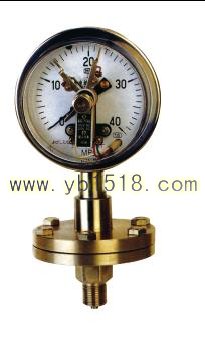

电接点隔膜压力表

电接点隔膜压力表
 点击放大
产品型号:
HD系列
产品报价:
询价
产品特点:
电接点隔膜压力表适用测量无爆炸危险,强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮动物的介质压力以及必须避免测量介质直接进入通用型压力表和防止沉淀物积聚且易清洗的场合。
  HD系列电接点隔膜压力表的详细资料:

产品说明:
  为使电接点压力表能适应于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮动物的介质压力以及必须避免测量介质直接进入通用型压力表和防止沉淀物积聚且易清洗的场合,应必须采用隔离器与电接点压力表组成一个系统的隔膜电接点压力表。适用测量无爆炸危险,强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮动物的气体、液体且需对被测(控)压力系统实现自动控制和发信(报警)的。隔膜电接点压力表设上下限二位开关型接点装置,(也可选用三接点或四接点式表头,依据不同的控制需求,可采用不同的接线方法)在压力达到设定值时发出信号或通断控制电路,供作业系统自动控制或发讯用。其隔膜结构可有效隔离强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮动物的压力介质,以保证电接点表头能有效的测(控)系统或机械的工作压力。隔膜电接点压力表电接点压力表特性广泛应用于机械,化工、石油冶金、电力,制碱,水处理等工业生产过程或机电配套中测量无爆炸危险的各种流体介质的压力。通常,仪表经与相应的电气器件(如继电器及接触器等)配套使用,即可对被测(控)压力系统实现自动控制和发信(报警)的目的。
  本系列仪表不仅具有设计新颖,结构可靠品种规格齐全,动作稳定性好,适应性强的特点外,而且又具有测控并茂,安装简单,维护量小等优点。

型号
  P-E40AT-010B(picture)

表盘尺寸
  4inch(100mm)
  6inch(150mm)

压力量程
0~2kpa
0~200kpa(微压式)
0~50Mpa
0~500Kgf/cm2(常压式)
0~100Mpa
0~1000Kgf/cm2(高压式)
-0.1~0~4Mpa(正压至4Mpa最大)
-0.1~0~40Kgf/cm2
※ 标刻度单位及量程可按客户要求订做


外壳材质
  表壳材质
  不锈钢。
  表窗:透明压克力罩
  刻度盘:铝合金片(单或双刻度设计)

接触材质
隔膜材料:0Cr17Ni12Mo2(316);蒙乃尔合金(Cu30Ni70);哈氏合金(H276C);钽(Ta)及氟橡胶及氟塑料(F4)。
法兰材料:不锈钢0Cr17Ni12Mo2(316);不锈钢内衬氟塑料(316+F4)。
密封垫圈材料:丁腈橡胶;氟橡胶;硅橡胶及氟橡胶。
填充材料:甘油或硅油


机芯材质
  黄铜
  磷铜
  不锈钢304
  不锈钢316

接头镙纹
  表头接头为1/2PT或1/2NPT,G1/2或ZG1/2或M20*1.5
隔膜座连接为:
MF----敞开式凸面法兰
MG----工字形法兰
ML-----镙纹连式
MC-----卡箍式
MN-----镙母式


安装型式
  径向安装型(配合法兰)

适用介质
  为使通用型压力表能适用测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗场合,应必须采用由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。
隔膜表耐蚀性
隔膜表的耐蚀性可通过合适的选择与测量介质接触部分的隔膜、法兰及密封垫圈的材料来保证。
隔膜表主要用于石油化工、制碱、化纤、染化、制药、食品和制酪等工业部门生产过程中测量流体介质压力之用

精度等级
  ACCURACY = 2%F.S. (ELECTRIC CONNECTION ON), 1.5% F.S

贮藏使用条件及温度影响
隔膜表的温度特性
由于隔膜表系统由填充密封液作为传递压力的介质,则由于密封液的温度体膨胀数,隔膜刚度以及受压部温度有关,有其对于低量程的压力仪表,则影响更明显。一般受压部分温度差规定不大于0.1%/℃。故隔膜压力仪表总的温度影响量两者之和。
隔膜表液位差
尤其对于带软连接管的隔膜压力表,由于爱压部与通用型压力表安装位置不同,会产生液位差的影响量△P。


使用与维护
(1)仪表必须垂直安装,搬运、安装时应避免碰撞和振动。
(2)仪表宜在周围环境温度为-40℃~+70℃,相对湿度不大于80%的场所使用,高温使用请加装散热设备。
(3)仪表在测量稳定负荷时不得超过测量上限的2/3,测量波动压力时,不得超过测量上限的1/2,最低压力,在两种情况下,都不应低于测量上限的1/3。
(4)在测量腐蚀性介质,可能结晶的介质,粘度较大介质和剧变波动压力时应添加隔离装置和缓冲装置。
(5)仪表应经常进行检定(至少三个月一次)
(6)每次定做时请说明所要测量的介质,以便使用效


认可标准
  GB1226-86 ASME B40.1

产品规格
※ 标刻度单位及量程可按客户要求订做(Scale unitscale range can according to customer desire execution)
※表头可选双接点式,三接点式,四接点式。
※安装方式可选法兰安装式和镙纹安装式


产品应用
  广泛应用于机械,化工、石油 冶金、电力,制碱,水处理等工业生产过程自动化控制系统或机电配套中测量无爆炸危险的各种流体介质的压力。
