 首页>>产品展示>>温度仪表系列>>热电偶
产品展示

铠装热电偶

铠装热电偶
 点击放大
产品型号:
WR□K
产品报价:
询价
产品特点:
WR□K铠装热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体,蒸汽和气体介质以及固体表面温度。
  WR□K铠装热电偶的详细资料:

  应用

通常和显示仪表、记录仪表等配套使用。直接测量各种生产过程中的0~1300℃范围内液体、蒸汽和气体介质以及固体表面温度。



特点

●热响应时间少,减小动态误差;
●可弯曲安装使用;
●测量范围大;
●机械强度高,耐压性能好。

工作原理

铠装热电偶的两根电极由不同导体材质组成。当测量端与参比端存在温差时,就会产生热电动势,工作仪表便显示出热电动势所对应的温度值。
主要技术参数
●产品执行标准
IEC584 IEC1515 GB/T16839-1997 JB/T5582-91
●常温绝缘电阻
铠装偶在环境温度为20±15℃,相对湿度不大于80%,试验电压为500±50V(直流)电极与外套管之间的绝缘电阻≥1000MΩ.m。即1m长的试样的绝缘电阻为1000MΩ;10m长的试样的绝缘电阻为100MΩ。
●测温范围及允差

  工作端形式



型号 分度号 允许误差与偶材等级
I级 II级
允差值 测温范围℃ 允差值 测温范围℃
WRNK K ±1.5℃ -40~+375 ±2.5℃ -40~+333
±0.004│t│ 375~1000 ±0.0075│t│ 333~1200
WRMK N ±1.5℃ -40~+375 ±2.5℃ -40~+333
±0.004│t│ 375~1000 ±0.0075│t│ 333~1200
WREK E ±1.5℃ -40~+375 ±1.5℃ -40~+333
±0.004│t│ 375~800 ±0.004│t│ 333~900
WRFK J ±1.5℃ -40~+375 ±1.5℃ -40~+333
±0.004│t│ 375~750 ±0.004│t│ 333~750
WRCK T ±1.5℃ -40~+125 ±1℃ -40~+333
±0.004│t│ 125~350 ±0.0075│t│ 133~350
WRPK S ±1℃ 0~+1100 ±2.5℃ 0~600
±[1+0.003(t-1100)] 1100~1600 ±0.0025│t│ 600~1600





代号和尺寸
铠装偶外径
Φ8
Φ6
Φ5
Φ4
Φ3
Φ2
M
M16×1.5
M12×1.5
S
22
19

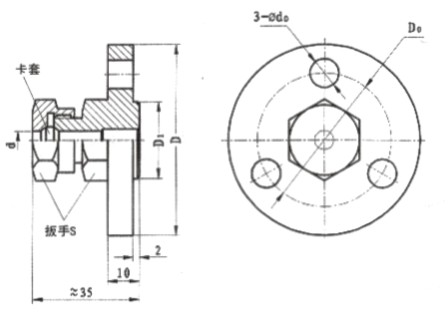

代号和尺寸
铠装偶外径
Φ8
Φ6
Φ5
Φ4
Φ3
Φ2
D
Φ60
Φ50
D0
Φ42
Φ36
D1
Φ24
Φ20
S
22
19
d0
Φ9
Φ7


防喷式防水式

扁接插式圆接插式

手柄式补偿导线式

 铠装热电偶推荐使用温度


品种
套管材料
外径(mm)
使用温度(℃)
长期使用温度
短期使用温度
铠装镍铬-镍硅
1Cr18Ni9Ti
2.0
600
700
3.0,4.0,5.0,6.0,8.0
800
900
GH3030
2.0,3.0
800
900
4.0,5.0
900
1000
6.0,8.0
1000
1100
铠装镍铬硅-镍硅
1Cr18Ni9Ti
2.0
600
700
GH3030
3.0,4.0,5.0,6.0,8.0
800
900
2.0,3.0
900
1000
4.0,5.0
1000
1100
GH3039
6.0.8.0
1100
1200
2.0,3.0,4.0
1000
1100
5.0.6.0.8.0
1100
1200
铠装镍铬-铜镍
1Cr18Ni9Ti
2.0
500
600
3.0.4.0.5.0
600
700
6.0.8.0
700
800
铠装铁-铜镍
1Cr18Ni9Ti
2.0
400
500
3.0.4.0.5.0
500
600
铠装铜-铜镍
1Cr18Ni9Ti
6.0.8.0
600
700
2.0,3.0.4.0.5.0
250
300
铠装铂铑10-铂
GH3039
6.0.8.0
300
350
2.0.3.0.4.0.
5.0.6.0.8.0

1000
1100

1100
1200
附加装置形式

包箍式  导热块式

型号命名方法



W

温度仪表




|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

R

热电偶



|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

感温元件材料 分度号

M
N
E
F
C
P
Q
R

镍铬硅-镍硅 N
镍铬-镍硅 K
镍铬-铜镍 E
铁-铜镍 J
铜-铜镍 T
铂铑10-铂 S
铂铑13-铂 R
铂铑30-铂6 B

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

K
铠装式

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|


偶丝对数


2

单支
双支


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

安装固定形式

1
2
3
4
5

无固定装置
固定卡套螺纹
活动卡套螺纹
固定卡套法兰
活动卡套法兰

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

接线盒形式

2
3
6
7
8
9

防喷式
防水式
圆接插式
扁接插式
手柄式
补偿导线式

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

工作端形式

1
2

绝缘式
接壳式

|
|
|
|
|
|
|
|
|
|
|
|
|
|

附加装置形式

M
G

接触块式
包箍式

|
|
|
|
|
|
|
|
|
|
|



W

R

N

K

2 -

2

3

1

M

典型型号示例
