 首页>>产品展示>>温度仪表系列>>热电偶
产品展示

装配热电偶

装配热电偶
 点击放大
产品型号:
HD-WR系列
产品报价:
询价
产品特点:
装配热电偶通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。
  HD-WR系列装配热电偶的详细资料:

应用
    通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中0~1300℃范围内的液体、蒸汽和气体介质以及固体表面温度。


特点
  ●装配简单,更换方便;
●压簧式感温元件,抗振性能好;
●测量范围大;
●机械强度高,耐压性能好;

工作原理
    热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时,就会产生热电势,工作仪表便显示出热电势所对应的温度值。

主要技术参数
  ○产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91

  ○常温绝缘电阻
    热电偶在环境温度为20±15℃,相对湿度不大于80%,试验电压为500±50V(直流)电极与外套管之间的绝缘电阻≥100MΩ.m。

  ○测量范围及允差

型号 分度号 允许误差与偶材等级
I级 II级
允差值 测温范围℃ 允差值 测温范围℃
HD-WRN K ±1.5℃
±0.004│t│
-40~+375
375~1000
±2.5℃
±0.0075│t│
-40~+333
333~1200
HD-WDM N ±1.5℃
±0.004│t│
-40~+375
375~1000
±2.5℃
±0.0075│t│
-40~+333
333~1200
HD-WRE E ±1.5℃
±0.004│t│
-40~+375
375~800
±1.5℃
±0.004│t│
-40~+333
333~900
HD-WRF J ±1.5℃
±0.004│t│
-40~+375
375~750
±1.5℃
±0.004│t│
-40~+333
333~750
HD-WRC T ±1.5℃
±0.004│t│
-40-~+125
125~350
±1℃
±0.0075│t│
-40~+333
133~350
HD-WRP S ±1℃
±[1+0.003(t-1100)]
0~+1100
1100~1600
±2.5℃
±0.0025│t│
0~600
600~1600


○接线盒形式


点击看大图

防水式

防喷式


  注:电气出口M未特殊指明,一律视为M20×1.5。

型号命名方法



HD-W

温度仪表



|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

R

热电偶



|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

感温元件材料         分度号

M
N
E
F
C
P
Q
R

镍铬硅-镍硅       N
镍铬-镍硅         K
镍铬-铜镍         E
铁-铜镍           J
铜-铜镍           T
铂铑10-铂         S
铂铑13-铂         R
铂铑30-铂6        B


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

偶丝对数


2

单支
双支


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|



安装固定形式

1
2
3
4
5
6

无固定装置
固定螺纹
活动法兰
固定法兰
活络管接头式
锥形固定螺纹式

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

接线盒形式

2
3
4
防喷式
防水式
防爆式

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

保护管直径

0
1
2
3

Φ16
Φ20
Φ16高铝质管
Φ20高铝质管

|
|
|
|
|
|
|
|
|
|

工作端形式

G

变截面

|
|
|
|
|
|
|
|





HD-W

R

N

2

——

2

3

1

G

                    典型型号示例

    点击看大图
选型须知


1)型号
2)分度号
3)精度等级
4)安装固定形式
5)保护管材质
6)长度或插入深度



    例A:热电偶,K型,Ⅰ级,固定螺纹 M27×2,保护管316L,长度450mm,插入深度300mm。HD-WRN-220,K偶,L×I=450×300,Ⅰ级,保护管316L,螺纹M27×2。

热电偶(适用于铠装和隔爆热电偶)

序号 形式 保护管材质 公称压力 热响应时间 备注
1 无固定 高铝质
(仅适用于N或K分度号)
1Cr18Ni9Ti
0Cr25Ni20
(适用于所有选型上热电偶)
常压 <24S
(适用于工作温度截面式)
<90S
(除了变截面式)

护管直径为
Φ16、Φ20
Φ16高铝质管
Φ20高铝质管具体要求双方协商而定

2 固定螺纹 ≤10MPa
3 活动法兰 常压
4 固定法兰 ≤2.5MPa
5 活络管接头式 常压
6 锥形固定螺纹式 ≤30MPa
7 直形管接头式 常压
8 固定螺纹管接头式
9 活动螺纹管接头式

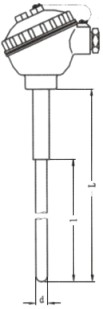

固定装置类型 插入深度L (mm) 附注
150 200 250 300 350 500 1000 1500 2000
无固定










保护管总长
L=l+150插入
深度及其保
护管材质可
按协议定货

固定螺纹
活动法兰
固定法兰
活络管接头式
锥形固定螺纹式
直形管接头式
固定螺纹管接头式
活动螺纹管接头式

保护管材质及选用

材质 使用温度 特点及用途
1Cr185Ni9Ti -200~800

具有高温耐蚀性,通常作为一般热钢使用

304 -200~800 低碳含量,具有良好耐晶间腐蚀性,通常作为一般耐热钢使用
316 -200~750 低碳含量,具有良好耐晶间腐蚀性,作为耐腐蚀钢使用
316L -200~750 超低碳含量,具有良好耐晶间腐蚀性,作为耐腐蚀钢使用
310S -200~1000 具有高温抗氧化性,耐腐蚀型通常作为热钢使用
GH3030 0~1100 镍基高温合金钢,具有优良抗氧化性,耐腐蚀型,通常作为耐热钢使用

产品相关关键字:装配热电偶的价格,装配热电偶的生产厂家,哪里买装配热电偶
 如果你对HD-WR系列装配热电偶感兴趣,想了解更详细的产品信息,填写下表直接与厂家联系:
