热电偶/毫伏 单/双通道输入安全栅

热电偶/毫伏 单/双通道输入安全栅
 点击放大
产品型号:
HD-DLSR-EX-4
产品报价:
询价
产品特点:
将来自危险区的单通道热电偶或毫伏信号,经隔离变送输出单/双路电流或电压信号到安全区,仪表具有冷端温度自动补偿作用,可通过配置的通讯接口在安全区进行串行通讯联网。
  HD-DLSR-EX-4热电偶/毫伏 单/双通道输入安全栅的详细资料:

  将来自危险区的单通道热电偶或毫伏信号,经隔离变送输出单/双路电流或电压信号到安全区,仪表具有冷端温度自动补偿作用,可通过配置的通讯接口在安全区进行串行通讯联网。它是智能化的安全栅产品,具有在线故障自诊断功能,用户也可通过专用手持式中文编程器对本产品进行输入信号类型及输出量程的设置。

防爆标志
[Exia]ⅡC

安全栅通道数:
单/双通道

传输精度
±0.2%F.S(不包括冷端补偿精度)
危险区允许输入信号:
热电偶:K、E、S、B、J、T、R、N
毫 伏:0~20mV、0~75mV、0~100mV信号类型和量程在订货时确定,也可自行编程。

向安全区输出信号:
直流电流:4~20mA
注:需要0~10mA、0~20mA、0~5V、1~5V、0~10V等信号类型请在订货时确定,也可自行编程。

安全栅继电器输出:
响应时间:小于20mS
允许(阻性)负载:AC125V 0.5A,DC24V 1A
输出负载能力:
4-20mA:0~300Ω;0-10mA:0~600Ω
0(1)-5V:≥500KΩ; 0-10V:≥1MΩ
(需要更高负载能力时请在订货时说明)

国家防爆电气产品质量监督检验中心(CQSTI)认证参数(1、2端子间):
Um =250VAC/DC,Uo=11.2V,Io=17.3mA,Po=48.5mW
ⅡC :Co=1.28μF,Lo=82.8mH,
ⅡB :Co=8.82μF,Lo=248.4mH,
ⅡA :Co=37.8μF,Lo=662.4mH,
冷端补偿精度: ±1℃(预热30分钟)

安全栅功耗:
1.2W(24供电,单路20mA输出)
1.8W(24V供电,双路20mA输出)

校 准
本产品采用智能化数字化设计,可长期保证准确度在规定范围之内。如需校准请选配本公司提供的专用
手持式中文编程器进行操作。

选型方法
型      号
说    明
HD-DLSR-EX-4
液晶检测端安全型
热电偶输入,单/双路输出
输入通道




缺省为单通道
D



双输入通道
第一输出
1


4-20mA
2


1-5V
3


0-10mA
4


0-5V
5


0-10V
6


0-20mA
7


1:1毫伏信号输出
第二输出


缺省无第二输出
1

4-20mA
2

1-5V
3

0-10mA
4

0-5V
5

0-10V
6

0-20mA
通讯、报警功能(选此项则无第二输出功能)

缺省为无通讯功能
T1
485通讯(仅单输出)
T2
232通讯(仅单输出)
A1
报警继电器输出(仅单输出)
A2
报警继电器输出(双输出)

说 明:
1.单通道产品最多可以有两路输出;双通道产品每通道只能对应一路输出。
2.含通讯或报警产品仅单输入,并且最多只有一路模拟信号(电流或电压)输出功能
3. 含报警产品需要说明是上限或下限报警方式(或通过本公司专用编程器修改),报警接点(常开或常闭)状态。
4.选择双报警继电器输出时无模拟信号(电流或电压)输出功能。
5、双通道产品输入信号如需不同,请与本公司联系特殊订货
6、热电偶输入类型以及对应输出量程请在订货时注明.如用户需自行编程,请选配本公司提供的专用手持式编程器进行操作。
7、当选择为毫伏输出时,即线性毫伏输入与输出之间为1:1 的线性比例关系;当输入信号为热电偶(非线性)时,其输出的毫伏对应输入热电偶的毫伏电量(为同样的非线性信号),并且不含温度补偿。

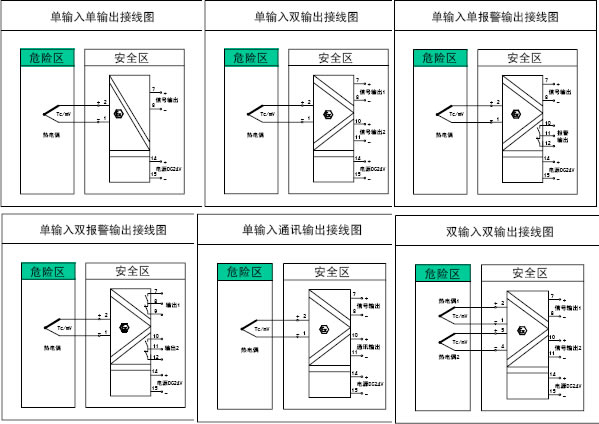

安全栅接线图:
宽×高×深(18×100×115mm)
点击查看大图片
