 首页>>产品展示>>温度仪表系列>>温度变送器
产品展示

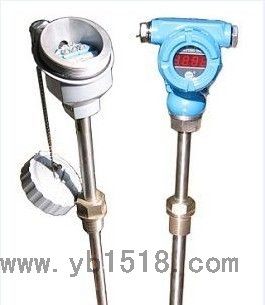

一体化温度变送器

一体化温度变送器
 点击放大
产品型号:
HD-SBW系列
产品报价:
询价
产品特点:
SBW系列温度变送器是DDZ系列仪表中的现场安装式温度变送器单元,与工业热电偶、热电阻配套使用,它采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线)。
  HD-SBW系列一体化温度变送器的详细资料:

概述
SBW系列温度变送器是DDZ系列仪表中的现场安装式温度变送器单元,与工业热电偶、热电阻配套使用,它采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线)。将工业热电偶热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.
该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

主要特点
·采用硅橡胶或环氧树脂密封结构,因此耐震、耐湿、适合在恶劣的现场环境安装使用。
·现场安装在热电偶热电阻的接线盒内使用,直接输出4-20mA、0-10mA的输出信号。这样既节约了昂貴的补偿导线费用,又提高了信号远距离传输过程中的抗干扰能力;
·热电偶变送器具有冷端温度自动补偿功能;
·精度高、功耗低,使用环境温度范围宽,工作稳定可靠;
·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构,也可以作为功能模块安装在检测设备中和仪表盘上使用;
·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能;
·智能型温温度变送器可按用户实际需要调整变送器的显示方向,并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例;

工作原理:
热电偶或热电阻传感器将被测温度转换成电信号,再将该信号送入变送器的输入网络,该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入 到运算放大器进行信号放大,放大的信号一路经V/I转换器计算处理后以4-20mA直流电流输出;另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种,均采用反馈方式。对热电阻传感器,用正反馈方式校正,对热电偶传感器,用多段折线逼近法进行校正。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出,LED显示的温度变送器三线制方式输出。

技术参数:
1、输入信号:热电偶:K、E、J、B、S、T、N。热电阻:Pt100、Cu50、Cu100(三线制、四线制)。智能型温度变送器的输入信号可通过手持器和PC机任意设置;
2、输出信号:在量程范围内输出4-20mA直流信号,与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4-20mA直流信号同时叠加符合HART标准协议通信;隔离式温度变送器:输入与输出相隔离,隔离电压500V,增加了抗共模干扰能力,更适合与计算机连网使用;
3、基本误差:0.5%FS、0.2%FS、智能型0.2%FS;
4、接线方式:二线制、三线制、四线制;
5、显示方式:四位LCD显示现场温度,智能型四位LCD可通过PC机或手持
器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数;
6、工作电压:普通型号12V-35V,智能型12V-45V,额定工作电压为24V
7、允许负载电阻:500Ω(24VDC供电);极限负载电阻R(max)=50(Vmin-12),例如在额定工作电压24V时,负载电阻可在0-600Ω范围内选择使用。
8、工作环境:a:环境温度-25-+80℃(常规型)
-25-+70℃(数显型)
-25-+75℃(智能型)
b:相对湿度:5%-95%
c:机械振动f≤50Hz, 振幅≤0.15mm
d:无腐蚀气体或类似的环境;
9、 环境影响系数:δ≤0.05%/℃。

测温范围:

类 别
材 质
分 度 号
测 量 范 围
镍铬-康铜
E
0-1000℃范围内任选
镍铬-镍硅
K
0-1300℃范围内任选
铂铑10-铂
S
0-1600℃范围内任选
铂铑30-铂铑6
B
0-1800℃范围内任选
铜-康铜
T
0-400℃范围内任选
铁-康铜
J
0-1200℃范围内任选
铜热电阻
Cu50
-50-+150℃范围内任选
铜热电阻
Cu100
-50-+15℃范围内任选
铂热电阻
Pt100
-200-+600℃范围内任选

型号代码及说明

型 号 说 明
SBW
类别
R
 热电偶
Z
 热电阻
传感器
1
 适配K型热电偶/热电阻适配Pt100
2
 适配E型热电偶/热电阻适配Cu100
3
 适配J型热电偶/热电阻适配Cu50
4
 适配B型热电偶
5
 适配S型热电偶
6
 适配T型热电偶
7
 适配N型热电偶
8
 用户自定
电路类别
0
 隔离型
1
 非隔离型
安装方式
0
 常规型
1
 专用型
2
 挂壁型
3
 导轨型
温度变送器
0
常规型
1
智能型
2
数显型
3
指针型
4
智能数显型
5
智能指针型
6
带HART协议型

接线及调整:
温度变送器的接线原理如图所示。端子4接24V电源正端、端子3为4~20mA电流输出端,该端经负载电阻R1后回到24V电源负端。
端子1、2接热电阻,或2接热电偶正,1接热电偶负。变送器有零点及量程调节电位器,便于用户进行微量调整。

校验方法
·用于爆炸危险场所时,请注意防爆标志与防护等级;
·机电一体化温度变送器安装的环境必须是在-20-+70℃内,当周围环境温度太高时,SBWZ/R信号转换器和显示模块可以与热电阻或热电偶分离安装。我厂配有分离安装变送器的专用防爆盒。
·加电前,请仔细检查电源的正负极性,不能接错,否则可能造成不可知的后果。
·SBW信号转换器模块用环氧树脂灌封固化,以加强其防震性能,并防湿、防腐、防潮。
·温度变送器使用六个月后需进行校验。
a、热电阻温度变送器校验方法
·设备要求:数字电压表一台;
·按系统连接方法接线;
·根据变送器铭牌上标明的传感器和量程范围,输入相应的阻值,使输出为1V和5V(可分别调整零点电位器和满度电位器);
·按量程十等分点输入各电阻值,检查各温度输出是否符合精度范围;
·按说明书技术指标进行测试,应符合技术要求。
b、热电偶温度变送器校验方法
·设备要求:数字电压表一台;
·按系统连接方法接线;
·根据变送器铭牌上标明的传感器和量程范围,输入相应的阻值,使输出分别为1V和5V(可分别调整零点电位器和满度电位器);
·按量程十等分点输入各电势值,检查各温度输出是否符合精度范围;
·按说明书技术指标进行测试,应符合技术要求。

订货须知
特殊规格订货中经双方协商决定。
可根据用户需要配有相应材质的保护管。如刚玉管或高铝质保护管。
如果有其他特殊要求请在订货时注明。
·使用环境温度:-20-70℃;
·功耗:≤0.5W
·防爆标志:d‖BT4
·防护等级:IP54
