均速管流量计的测量原理


发布日期:2012-07-20 点击:5198次

 均速管流量计,由其结构示意图所知,它是一根沿直径插入管道中的中空金属杆,在迎向流体流动方向有成对的测压孔,一般说来是两对,但也有一对或多对的,其外形似笛。迎流面的多点测压孔测量的是总压,与全压管相连通,引出平均全压p1,背流面的孔板流量计中心处一般开有一只孔,与静压管相通,引出静压p2。均速管是利用测量流体的全压与静压之差来测量流速的。均速管的输出差压(△p)和流体平均速度(v),可根据经典的伯努利方程得出
    (1)
式中; △P——全压与静压之差,Pa
ρ——流体密度,kg/m3
k——校正系数。
如果用流量来表示,其
电磁流量计流量计算基本公式为

式中 qv ——流体的体积流量,m3/s;
qm——流体的质量流量,kg/s;
α ——工作状态下均速管的流量系数;
ε——工作状态下流体流过检测杆时的流束膨胀系数;
A——工作状态下管道内截面面积,m2
对于不同压缩
V锥流量计性流体:ε=1; 对于可压缩性流体:ε<1

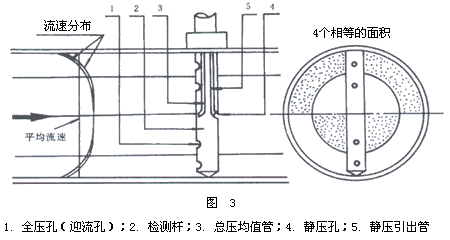

   全压孔的位置,可按等分面积法求取。这样,在流量变化的情况下均速管能有较好的适应能力,所反映的误差较小。所谓等分面积法,就是将管道截面
涡街流量计分割成内圆和外环的等效平均流速点,这些点就是全压孔的位置,如图3所示。

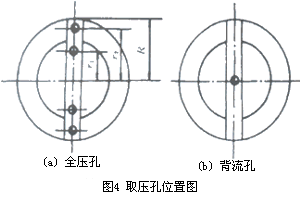

   全压孔的开孔位置可用切比雪夫数值积分的解法求得,如图4所示,图中r1=±0.4597R,r2=±0.8881R,r1,r2为取压孔中心距
磁翻板液位计管道中心的距离,R为管道内半径。
   对于这种选点方法,无论是数目还是位置,近年来学术界及国际标准化组织均提出了异议,认为管内的流动应分为三个区域,选点按对数——切比雪夫(Log-Jchebycheff)法进行,因此,总压检测孔的位置应为;r1=±0.03754R;r2=±0.7252R;r3=±0.9358R。这种方法已被国际标准化组织(ISO)封闭管道中的流量测量委员会(TC30)所确认,鉴于上述原因,通过人们的试验研究,均速管的总压孔数目还是建议采用二对或三对为宜。

   背压检测孔长期以来采用一个,是由于人们已经认识到均速管按规范是处于位势流中,而位势流的前题是管道横截面上各点静压均相等,没有横向流动。从这个角度来看,一个背压检测孔已足够,为了防止流体的流量在检测过程中阻塞背压检测孔,多孔的背压取压,已开始应用在均速管流量传感器上,总之,由流量的基本公式可知,只要有效地测出均速管的输出差压△P,就可测出流体的流量值,这就是均速管流量传感器的测量原理。
