电磁流量计的干法标定


发布日期:2012-07-03 点击:2888次
  电磁流量计传感器的最大公称通径已经发展到DN3000mm。建造相应的水流量标准校验装置技术难度大、工程费用高,给制造厂生产和用户现场检验带来诸多困难。为此,数十年来不断有人探索非实流的"干法"标定电磁流量计的可能性。
  "干法"标定的依据是原理公式(2.1),需要准确得到系数 k 值。k 被称灵敏度系数(也有人叫短路系数),前面已经提到它的物理意义。尽管已经从理论上有过正弦波交流励磁情况的灵敏度系数走的数学解析,但是,考虑到磁场和流场都是矢量点函数,使用几何相似原理,通过对实际小口径的传感器实标测 B 和 D,即可确定流速与感应信号的比例关系。

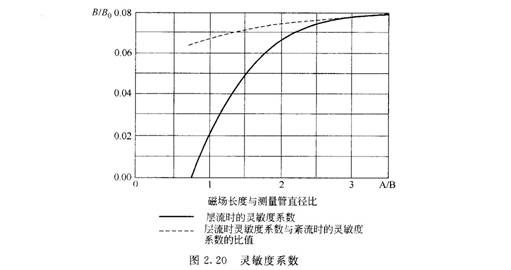

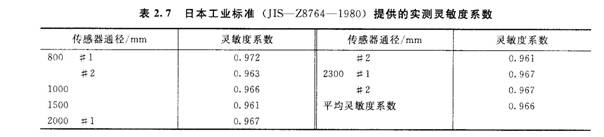

  对灵敏度系数 k,许多学者进行过研究。图2.20所示是以正方形断面计算不同磁场长度(管径D的倍数)在紊流和层流下的灵敏度系数曲线。但是,实际的传感器磁路尺寸和测量管的材质状况不同,会对涡电流产生不同的影响,与理论计算会有误差。因此,需要通过实流标定,然后与已知的磁路参数(安·匝数、气隙长度)比较,求出实际的灵敏度系数。表2.7是日本工业标准(JIS——z8764——1980)提供的磁场长度为1.5倍时的实测灵敏度系数。
以矩形励磁线圈磁场均匀磁场为例,通过对若干点的磁感应强度测量,计算出平均磁感应强度Bw

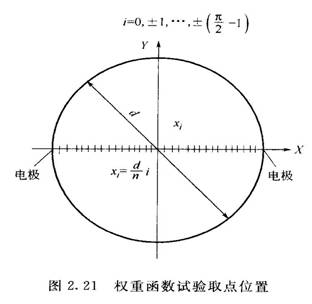

按图2. 21所示,把两电极间距d分为n等份,用高斯计或探测线圈测出 n—1个点的磁感应强度,再用下式计算出Bw
上述方法是针对均匀分布的磁场。对权重分布的非均匀磁场,权重函数是三维矢量点函数。理论计算的磁场分布系数与实际值相比,可能有大的差异,空间点的磁场强度难以测量, Bw不易求得,需要由大量实验验证。因此,电磁流量计"干法"标定尚需进一步研究。
