如何区分单双法兰的应用场合


发布日期:2011-03-24 点击:3047次
双法兰液位变送器差压变送器与智能放大板组合,可构成智能远传压力、差压变送器,与符合HART协议的手操器配合,可以相互通讯,进行设定和监控。
  单法兰液位变送器有设计原理先进、品种规格齐全、安装使用简便等特点
  液位变送器是测量罐内液位简单可靠的测量方法,是利用P=ρgh的原理来测量差压来测量液位,液位的高低与液位变送器所测得差压成正比,液位变送器的过程连接通常采用隔膜法兰式,膜片内充硅油作为压力传导介质。液体罐通常有敞口罐和带压罐之分,敞口罐上部通大气,测量敞口罐液位的液位变送器只需高压端连接过程法兰,低压侧与大气联通。而带压罐则需要液位变送器高低压侧连接隔膜法兰式,以测量高低取压侧的压力差。液位变送器按照示意图如下:

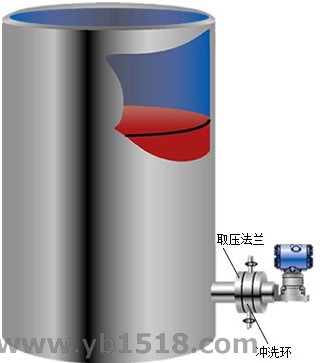

敞口罐液位变送器安装示意图(高压侧过程法兰)

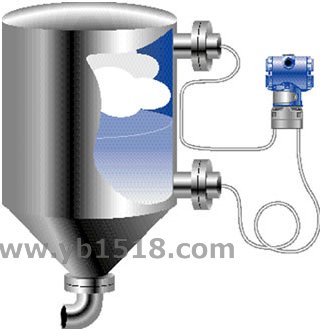

带压罐液位变送器安装示意图
(高低压侧通过毛细管连接过程法兰)
通常最终用户和设计单位会要求液位变送器成套商提供配套法兰,防止出现现场安装时罐上配对法兰与液位变送器过程法兰不匹配的问题。可以根据以下方面选择确认配对法兰规格:
  对照不同
液位变送器厂家的选型样本,确定法兰标准,法兰尺寸,法兰压力级别以及法兰形式。
法兰标准:
液位变送器配对法兰的标准通常有三种标准: DIN标准,ANSI标准和日本标准,在国内使用较多的是DIN标准和ANSI标准。
法兰尺寸:与液位变送器标准相同,具体可以参考液位变送器厂家选型样本。液位变送器法兰尺寸主要有2’’; 3’’和4’’, 其中以3’’最为普遍。
法兰压力级别:日标有JIS 10K和 JIS 20K; ANSI标准有ANSI 150,ANSI 300, 和ANSI600;
DIN标准有DIN PN10/16; DIN PN25/40。( 注:对于3’’法兰PN10与PN16尺寸相同;PN25和PN40尺寸相同)
法兰形式:根据压力级别和客户要求不同,对于压力小于40barg的,通常选择板式平焊;对于压力大于40barg,通常选择带颈对焊式;
法兰材质:常见法兰材质有碳钢,SUS304和SUS316。通常应根据罐体材质选择同样材质的配对法兰。
冲洗环(可选项):冲洗环可以不需拆除液位变送器用水冲洗掉液位法兰上附着的固体介质,保证测量的准确性。根据客户要求,选择与法兰相同材质与液位变送器配套的冲洗环。
对应国内的法兰标准有:
GB/T 9115.1-2000:平面、突面对焊钢制管法兰;
GB/T 9116.1-2000: 平面、突面带颈平焊钢制管法兰
GB/T9117.1-2000: 突面带颈承插焊钢制管法兰
GB/T 9119-2000: 平面、突面板式平焊钢制管法兰
HG 20592-97:钢制管法兰形式、参数(欧洲体系)
HG20593-97:板式平焊钢制管法兰(欧洲体系)
HG20594-97:带颈平焊钢制管法兰(欧洲体系)
HG 20597-97:承插焊钢制管法兰(欧洲体系)
HG 20615-97:钢制管法兰形式、参数(美洲体系)
HG 20616-97:带颈平焊钢制管法兰(美洲体系)
HG 20617-97:带颈对焊钢制管法兰(美洲体系)
HG20619-97 承插焊钢制管法兰(美洲体系)
关于
液位变送器的技术应用以及配对法兰的选择,请咨询江苏恒大仪表有限公司销售代表。
