超声波流量计原理图分析

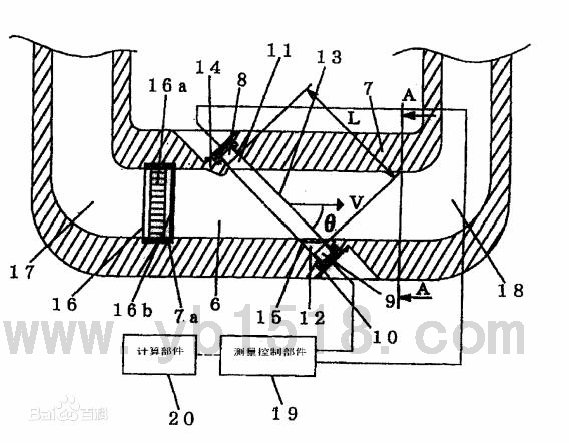

超声波流量计原理图包括：测量流动通道6，被测量的流体通过其中流动；超声波换能器8和9，分别设置在沿测量流动通道6彼此相对的上游端和下游端；上游孔眼11和下游孔眼12，用于使超声波换能器8和9暴露于该测量流动通道6；第一流体抑制器15，至少邻近下游孔眼12，用于减少被测量的流体流入孔眼12；第二流体抑制器16，被设置在测量流动通道6的上游端并相对于孔眼11和12，用于减少被测量的流体流入孔眼11和12；测量控制部件19，用于测量超声波换能器8和9之间的超声波的传播时间；及计算部件20，用于根据该测量控制部件19的信号计算流量。为下游孔眼12设置的第一流体抑制器15包括具有至少一个超声波传输孔22的孔眼密封部件21。因此，有可能稳定超声波换能器之间的流体，以便增强超声波的接收水平，从而提高测量精度和对流量测量的上限值，并减少对于超声波换能器的驱动输入。
