电磁流量计电缆的选择与敷设


发布日期:2013-05-22 点击:1675次
电磁流量计电缆的选择与敷设
  分体式流量计传感器与转换器之间连接电缆,必须采用厂家提供的专用电缆。电缆长度主要取决于三个因素:信号电缆类型、被测介质的电导率、励磁电缆铜芯截面积。
①信号电缆的选用:

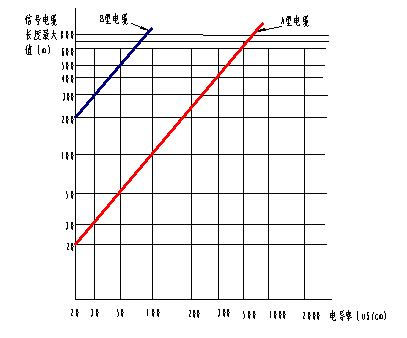

信号电缆最大长度与被测介质的电导率有关,详见下图。如现场传输电缆长度不超过30m,可采用厂家提供的单层屏蔽二芯A型电缆,如超过30m而且被测介质电导率较低,应采用双层屏蔽二芯B型电缆,同时根据被测介质电导率参照下图,必须要求现场实际传输长度不超过图表中的最大值。

②励磁电缆的选用:
本厂提供的励磁电缆是二芯PVC护套单屏蔽电缆,根据传输的距离选用不同的铜芯截面积。传输电缆长度不超过150m,可采用铜芯截面积为0.75mm²的Ⅰ型电缆;传输距离在150m---300m,可采用铜芯截面积为1.5mm²的Ⅱ型电缆; 传输距离超过300m,可采用铜芯截面积为2.5mm²的Ⅲ型电缆。
③其他电缆的选用:
电源电缆或转换器的输出信号电缆用户可自行采用普通的电缆线,现场条件恶劣建议选用带屏蔽IP68型电缆作为转换器的输出信号电缆,且屏蔽层的一端接地。
④电缆的敷设
信号电缆和励磁电缆线越短越好;不能将多余的电缆卷在一起,应将多余的剪掉并重新焊接好;信号电缆必须与其它电源电缆严格分开,不能敷设在同一管子内,也不能平行敷设或绞合在一起,应单独穿在接地保护钢管内,以防干扰信号。
