1.不能用公共地线接地由于电磁流量计所产生的流量讯号非常小，在满量程时只有几个毫伏，而在下限流量时仅有数微伏。因此电磁流量计发送器必须良好接地，以消除外界干扰讯号的影响。首先要求发送器单独设置接地点，绝对不要接在电机电器等电力设备的公共地线上，或上下水管道上。因为，连接在公共地线上的电力设备上如有漏电，那么在公共地线上存在着电位,甚至有几十毫伏甚至几伏的电压。关于这一点用户常常忽视，这方面的教训是很多的。过去用户来厂反映用不好电磁流量计(主要是LD型老产品),前去现场检查,结果往往是接地不善所致,估计将近故障实例一半以上。因此要求使用单位注意，不要把电磁流量计发送器的接地线接在公共地线或上下水管道上。虽然配用LDD-1型转换器和BLD型发送器的电磁流量计，在接地方面的要求低些，但也应予一定的注意。

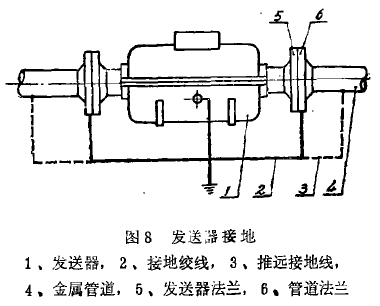

2.接地要求地线应该用总直径1-2以上毫米铜绞线接在埋于一定深度的接地棒或接地纲.上(深度根据不同地区实际情况而定，上海-般埋于一米多些深度潮湿的地方就可以了)。接地装置与发送器的距离尽可能地短，除发送器接地外，连接发送器的金属管道的法兰也要接地，如图8所示。某冶炼厂用电磁流量计测量碱液矿浆,按照上述要求接地，但是干扰讯号还是较大，不能正常运行，后来他们试把金属管道再接地(见图8虚线)试把接地点逐步向外推远，当推远到2米时，干扰讯号显著下降，才使仪表能正常运行。这种情况说明他们管道上杂散电流较大，电流通过管道以及管道内液体影响到发送器。当管道上接地点向外推移,杂散电流影响不到发送器的探测电极上，排除掉干扰讯号，才能使仪表正常运行。

在一般情况下，接地后的电磁流量计可以运行得较好。如发生突然出现指示仪表指针跳动或转换器输出讯号剧烈波动现象。则可能是指示仪表方面故障，或由于液体内存在气泡覆住电极引起瞬时断路所造成，并应检查连接发送器的管道上是否在进行电焊，或发送器附近的电力设备是否发生较大的漏地电流的影响等等。
3.在绝缘材料管道上接地要求前文谈到在塑料、玻璃、衬橡胶等管道上装电磁流量计发送器时，要求在发送器前后各装一只金属接地环(或短管),与发送器一起良好接地。这样流动液体通过接地金属环也得到良好接地，外界千扰电势就传不到发送器电极上。如这样处理，液体在绝缘管道中流动与管壁摩擦产生静电，或外界干扰电势通过液体传到发送器，从电极再传送到测量线路，千扰了流量讯号的测量。希望用户不要忽视，免走弯路。.下面我们列举一个单立的实际教训:
某糖厂用HD-LDE-80型电磁流量计.测量pH值为9的碱溶液，管道及配件全系聚氯乙烯塑料。仪表装好后一直调试不好。派人来我厂反映使用情况，我们根据他们介绍惰况-一起分析,提了几点看法，主要是改善接地性能，要求单独接地等等并送给他们一-份资料,其中有一节也谈到绝緣管道象.上文所述的接地要求，他们同去以后在按地等方面作了改进，但没有重视裝金属按地环这一点仍旧调试不好。后来我厂派人前去检查，安装接地等基本符合要求，就是没有在发送器前后装接地金属环(图6之4)。整个系统的液体处于对地绝缘状态。即使在生产条件下液体流动时，断开发送器激磁电流(即在没有磁场时),从电极上就测得干扰电势竟达20毫伏之大(满量程流量时的流量讯号也只有7-8毫伏)。通过测试可以肯定症结所在，向糖厂提出安装接地环的改进措施。他们还是半信半疑，怕停产改装影响生产任务的完成。为了进一步验证，使他们信服，我们在不停产的条件下做试验，在发送器前后壁料管道上各钻一小孔,插入良好接地的金属棒，与液体接触，发送器电极.上的干扰讯号就大大减小。后来他们进行了改装，故障迎刃而解，电磁流量计运行也就正常。
