毕托巴流量计

毕托巴流量计
 点击放大
产品型号:
HD-BTB
产品报价:
询价
产品特点:
HD-BTB毕托巴流量计(又称毕托管流量计)是一种节能型流量计,主要用于工业过程中各种能源如液体、燃料气、蒸气和气体的测量,具有较高的稳定性和重复性。
  HD-BTB毕托巴流量计的详细资料:

一、产品概述
  HD-BTB毕托巴流量计(又称毕托管流量计)是一种节能型流量计,主要用于工业过程中各种能源如液体、燃料气、蒸气和气体的测量,具有较高的稳定性和重复性。设计理论符合伯努力方程原理,并可用JJG/640-90规程进行检验。可测量液体、气体以及蒸汽等流体的流量。由于没有活动部件,几乎无压力损失,安装维修方便,毕托管流量计结构简单,传感器与显示表头一体化连接,液晶显示差压变送器的就地显示,度数清晰直观,安装方便,可实现在线拔插,进行多管道测量。还可以实现不同管径多项测量,只需讲对应的参数输入到显示仪表内即可,操作方便,主要功能是解决传感器的堵塞问题和磨损问题。
二、产品特点
1.安装简便:只需在管道合适的位置上打一个相当的孔,把一次元件探针插入管道中心,即可方便地进行安装;
2.测量范围广:流量在0.2 t/h~50000 t/h都可以精确测量。对低流速、小流量、大管径测量效果尤佳。
3.无需维护:一次测量元件探针本身无需维护,只需按计量器具定期检定要求对差压变送器进行零点和满度的校验以及二次表输入相应的电流进行校验。
4.耐高温高压:一次元件智能探针材质选用(根据不同介质选用特种钢),可耐介质温度650℃,介质压力32MPa
三、毕托巴流量计工作原理
  是采用皮托管原理提取流体流速(全压-静压=动压)再换算成流体体积流量与质量流量的差压式流量计。皮托管原理很早就被广泛应用在航天航空业中。如:飞机风洞的测试和检测、飞机发动机气体动力测试、飞机飞行速度的测速杆等。防堵型毕托巴测量系统由防堵塞一次测量传感器——毕托巴传感器(无需清灰,本身具有防堵耐磨性能)、保护装置、高精度差压变送器组成;利用毕托巴传感器作为流量测量的传感器配合高精度差压变送器测出差压,并将差压信号转换成4~20mA DC标准电流信号,再引入DCS系统(我厂提供计算模型和参数表),并用数字显示出差压、瞬时流量、累积流量、速度等参数。

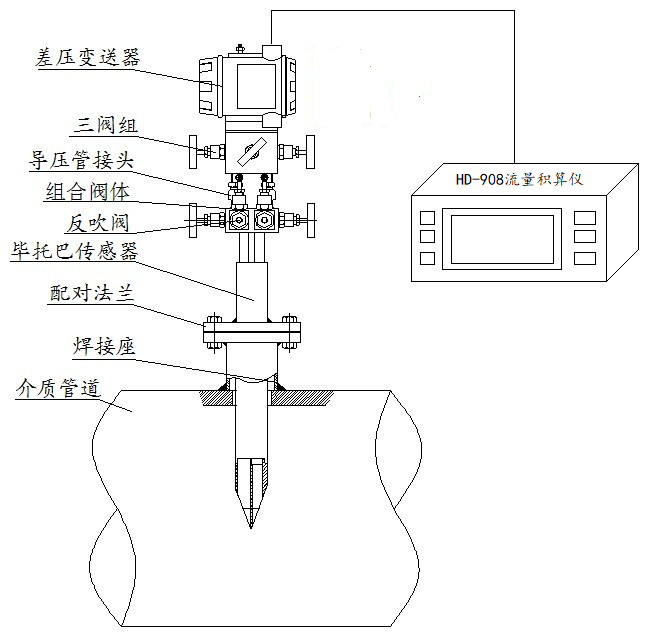

四、产品安装
1.选择好位置并开孔。
2.毕托巴传感器在焊接前应检查尺寸和头部方向,要保证安装后毕托巴探头部位于管道中心线上,并且使总压孔对正来流方向。
3.在毕托巴传感器的总压和静压引出口处各连接一个一次截止阀,注意将所有管道接头,一次截止阀等连接件尽可能改成焊接连接,以杜绝漏气。正常运行后,应检查并保证无泄漏。
4.差压变送器固定在适当的支架上。并根据现场情况选择差压变送器安装位置。差压变送器的两个接口应布置在同一水平面内。
5.管道和焊口应彻底清洗,在紧固差压变送器前,还应逐个打开一次截止阀,用空气清洗导压管内的焊渣和污物。然后将截止阀关断。
6.连接好差压变送器信号线。
投入运行:
  将差压变送器24V直流电源投入。
  将两个一次截止阀依次打开。
